Как сделать aux на магнитоле? Процесс внедрения aux
Есть часть автовладельцев, которые интересуются, как сделать aux на магнитоле, где такой функции нет? Это в основном те, у которых в машине стоит старенькая магнитола, и она воспроизводит музыку только с дисков, а это очень неудобно. Да и хлопотно часто менять плейлист в авто, когда пользуешься только CD-дисками, совсем другое дело, когда есть aux. С этой возможностью можно включать музыку с телефона, или даже слушать онлайн из интернета. Любимые песни быстро попадают в салон. Конечно, проще всего купить новую магнитолу с aux и USB, однако, цена хорошего головного устройства довольно высокая, а «дешевый Китай» мало кто хочет покупать. К тому же, большинство стареньких автомобильных магнитол имеют отличное качество звучания, которое оставляет много современных моделей позади. Вот и получается, что лучше модернизировать имеющуюся магнитолку, используя минимум финансовых вложений, чем отправлять её «на пенсию».

Как сделать aux на магнитоле мы подробно расскажем на этой странице, ведь сделать 3.5мм аудио выход можно практически на любой магнитоле, даже на самых старых кассетных вариантах, и такая доработка под силу каждому, кто хоть раз в жизни держал в руках паяльник. Добавление такой функции aux займет не больше одного часа, потому, можно смело приступать к работе. Кстати, специально для тех, кто думает, что после добавления аукса какие-то из функций (чтение дисков или радио) исчезнет, то это не так, все предыдущие функции сохраняются.

Необходимые материалы и детали


  • Набор отверток;
  • Электрическая схема к вашей модели магнитолы. Её можно найти в руководстве по эксплуатации или в интернете;
  • Паяльник и припой;
  • Тестер;
  • Aux кабель длинной около 0.5 метра. Его можно купить на любом радиорынке или пожертвовать своими старыми наушниками, отрезав от них сами наушники.

Как сделать aux на магнитоле? Процесс внедрения aux

Как правильно демонтировать магнитолу

Первым делом нужно извлечь из посадочного места нашего «пациента». Сначала снимаем пластиковую рамку, нужно делать это неспешно, поддевая понемногу каждую из сторон, чтобы не сломать пластиковые защелки. Далее, просовываем по бокам специальные монтажные ключи до щелчка, такие ключи идут в комплекте при покупке, и тянем за них. Сама магнитола должна вытянуться, а шахта остаться в панели.

Если ключей нет, они давно утеряны, или автомобиль покупался уже с магнитолой, то нужно разбирать панель. Достаточно снять боковую часть панели, чтобы было видно шахту головного устройства. Шахта крепится на посадочное место при помощи металлических фиксаторов, они загибаются к стенкам панели и не дают магнитолу вытянуть вперёд, например при краже. Нужно эти фиксаторы, загнуть обратно внутрь шахты. Можно сделать это пальцами или плоской отверткой. Когда все фиксаторы загнуты, магнитолу нужно толкать вперёд, и она свободно выйдет.

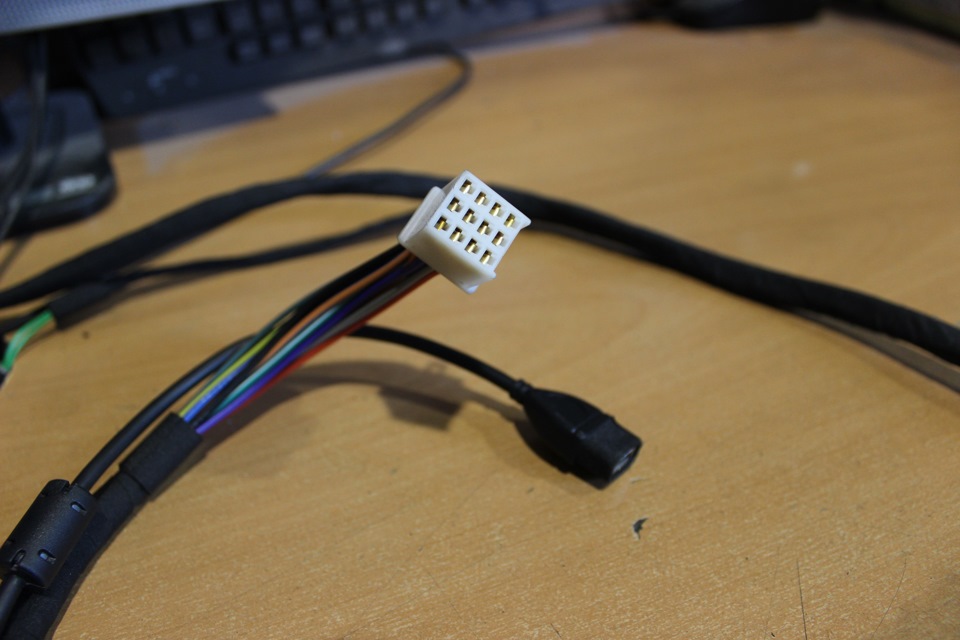

Когда магнитола вытянута, можно отключать фишку питания и вытягивать фишку антенны. Если к устройству подключен усилитель, то также вытянуть RCA входы. Далее переносим нашего пациента на рабочее место и начинаем «вскрытие».

Как сделать aux на магнитоле? Процесс внедрения aux

Процесс внедрения aux

Сначала открываем электрическую схему и ищем на ней радиомодуль. Его найти несложно, он, чаще всего обозначается словом «Radio», если такого обозначения нет, то идентифицировать радиомодуль можно так: на схеме ищем плату, которая имеет много контактов, больше 20, и среди них есть контакты, подписанные как «FM» и «AM». Это и есть радиомодуль.

На схеме радиомодуля находим такие контакты: «L», «R» и «GND», это – пины левого и правого каналов, и масса, эти три пина нам и нужны. Далее, находим радиомодуль и нужные пины уже на схеме самой магнитолы. К этим пинам и нужно припаять наш кабель с миниджеком. Aux кабель имеет всего три провода, соответственно штекер разделён на три части. Если ваш кабель имеет четыре провода, то два из четырех проводов – это масса, их нужно скрутить в один. На штекере схема выглядит так: кончик штекера – левый канал, середина – правый канал и конец штекера – масса. Разобраться в выходах кабеля поможет тестер. Находим при помощи тестера распиновку проводов. Теперь нужно просто припаять три провода с кабеля к трём пинам радиомодуля. Левый канал к пину «L», правый канал к пину «R» и массу к «GND» или корпусу магнитолы, если к плате паять неудобно. На этом процесс внедрения aux закончен. Можно приступать к сборке и тестированию.

Как сделать aux на магнитоле? Процесс внедрения aux

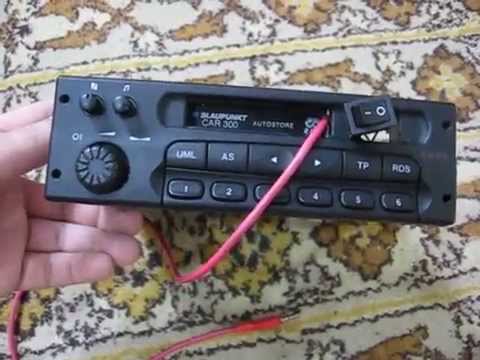

Работа аукс выглядит так: на магнитоле включаем режим радио, при этом радио будет работать в штатном режиме, затем подключаем штекер к телефону и включаем трек, при этом начнёт играть музыка с телефона. Когда аукс выключен, играет радио. Теперь вопрос, как сделать aux на магнитоле становится совершенно понятным и можно наслаждаться любимыми треками, не прибегая к возне с дисками. Стоит добавить, что на некоторых моделях такое подключение может не выключать радио, при подключении aux, а смешивать звук из радио и звук и телефона, тогда придется пожертвовать функцией радио. Для этого нужно обрезать контакты «L» и «R», выходящие из радиомодуля, впайка при этом размещается после обрезки.
