Самостоятельная разборка перфоратора

Главная / Ремонт / Ремонт инструмента / Ремонт перфоратора

Если Вам необходим ремонт перфоратора, то это означает, как минимум, что он у Вас уже есть. Хотя вполне возможно, что Вы еще только выбираете этот ударный сверлильный инструмент, параллельно изучая слабые места его конструкции, и какие узлы теоретически в нем могут выйти из строя.

Что же, попробуем Вам помочь. В этой статье мы изучим:

  • Устройство перфораторов.
  • Самые нагруженные детали и узлы инструмента.
  • Разборка и сборка.
  • Мероприятия, продлевающие жизнь ударно-сверлильного электроинструмента.

Устройство перфораторов

Изучение принципа действия ударно-сверлильного инструмента не только расширит Ваш технический кругозор, но в первую очередь позволит грамотно произвести его техническое обслуживание и, в случае необходимости, ремонт. Для облегчения понимания процессов, происходящих во время сверления твердых материалов (а этот инструмент предназначен для выполнения именно таких работ), не поленитесь посмотреть эти два коротких ролика. Первый наглядно показывает работу перфоратора с продольным расположением двигателя.



Второй видеоролик демонстрирует устройство перфоратора с поперечным расположением двигателя.



Итак, начнем с самого главного: бетон, кирпич, камень инструмент разрушает ударной волной, возникающей в момент очень короткого соприкосновения ударника с торцом бура (через боек). Энергия ударной волны передается через бур (ударное сверло) и разрушает связи (образует микротрещины) между зернами минералов, составляющих камень (бетон, кирпич). Спиральные канавки вращающегося бура служат для отвода отколовшихся частиц материала из отверстия.

(Отсюда следует вывод: нет никакой необходимости сильно давить перфоратором на бетонную стену, быстрее сверлить он не станет — только устанете сами, и инструмент быстрее сломается.)

Ударник изготовлен из высокопрочной стали и достаточно свободно движется внутри цилиндра поршня. Уплотнительное резиновое колечко герметизирует зазор, не позволяя воздуху свободно проходить в щель между цилиндром и ударником.

Подшипник качения Ремонт перфоратора своими руками

Внешняя обойма подшипника качения, посаженного под углом на  вращаемый электродвигателем вал, совершает возвратно поступательные движения, заставляя цилиндр поршня перемещаться вперед-назад. При перемещении цилиндра вперед (в сторону бура), ударник по инерции остается на месте, воздух между ударником и задней стенкой цилиндра сжимается и толкает ударник на встречу с торцом бура.

Фактически этот воздух служит демпфирующим элементом, предотвращающим деформацию и разрушение цилиндра перфоратора. В инструменте с поперечным расположением двигателя цилиндр неподвижен, а разрежение и сжатие воздуха позади ударника создается поршнем, приводимым в действие кривошипно-шатунным механизмом.

Самые нагруженные детали и узлы перфоратора

Исходя из всего вышесказанного, ударный механизм и редуктор в процессе длительной работы испытывает максимальные нагрузки. Часть кинетической энергии ударника переходит в тепловую энергию, и нагревает весь узел. Уплотнительное кольцо непрерывно трется о внутреннюю поверхность цилиндра и при недостатке смазки изнашивается, с течением времени пропуская все больше воздуха из рабочей зоны.

Редуктор Ремонт перфоратора

Энергии сжатого воздуха становится все меньше — ударное сверло уже не долбит как нужно. При самостоятельном ремонте перфоратора порой достаточно просто заменить смазку в редукторе, цилиндре поршня и резиновое уплотнительное колечко на ударнике.

При длительной непрерывной работе или в момент обычного сверления под высокой нагрузкой электродвигатель может легко перегреться и сгореть. Хотя последние модели инструмента имеют электронный блок управления, включающий в себя защиту от перегрузки двигателя. О поиске неисправности электродвигателя, шнура питания, электроники и кнопки включения при желании можете почитать в предыдущей статье.

Разборка и сборка перфоратора

При попытке сделать ремонт перфоратора своими руками, прежде всего, необходимо его разобрать. Для этого снимается резиновый наконечник, кольцевая пружина, кожух муфты фиксации бура. Вынимается фиксирующий стальной шарик. Повернув в крайнее положение переключатель режима работы, нажав на фиксирующую кнопку на нем, снимается ручка переключателя.

Разборка перфоратора Ремонт перфоратора своими руками

Снимается задняя накладка на ручку, вынимаются щетки электродвигателя. Откручиваются 4 винта (со стороны бура) и снимется вся передняя часть инструмента (корпус редуктора), содержащая ствол, редуктор, ударный механизм и переключатель режима работы.

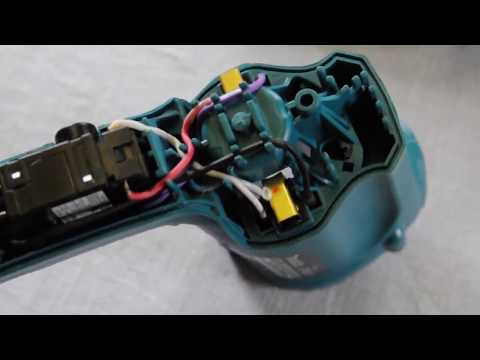

Вынимается ротор двигателя. Откручивается два винта, крепящих статор. Снимаются 4 клеммы с контактов статора, затем он вынимается из корпуса. Вынимается выключатель (кнопка + переключатель реверса), держатель щеток, фильтр помех и шнур питания.

При необходимости ремонта перфоратора в части ударного механизма и редуктора, откручиваются 4 винта с торца корпуса редуктора, затем снимается внешний пластиковый кожух. Делать это лучше в вертикальном положении. Тогда во внутреннем корпусе все детали останутся на своих местах.

Ремонт перфоратора своими руками

После замены неисправной детали сборка осуществляется в обратном порядке. Части, оказавшиеся «лишними», следует вытереть насухо и отнести в ремонтную мастерскую вместе с перфоратором.

Мероприятия, продлевающие «жизнь» перфоратору

Все мероприятия сводятся к следующему:

  • Внимательно изучите руководство пользователя и инструкцию по эксплуатации инструмента.
  • Неукоснительно следуйте предписаниям, указанным в инструкции.
  • Регулярно заменяйте смазку редуктора и ударного механизма. Именно заменяйте, так как добавлять новую смазку к отработанной старой нет никакого смысла — металлическая пыль служит прекрасным абразивом, «съедающим» все на своем пути.
  • Перед работой смазывайте хвостовик бура.
  • Регулярно осматривайте щетки электродвигателя и заменяйте по мере необходимости.
  • Очищайте инструмент снаружи каждый день по окончании работы.
  • Старайтесь не работать в клубах пыли — вредно не только для перфоратора, но и для Ваших легких. Проветривайте рабочее место, открыв все окна.
  • Не лезьте туда, в чем совершенно ничего не понимаете — доверьте обслуживание профессионалу, или, если уж взялись делать ремонт перфоратора своими руками, то делайте это не спеша, хорошо запоминая, куда что положили.

Желаем Вам успехов!
